瑞芯微

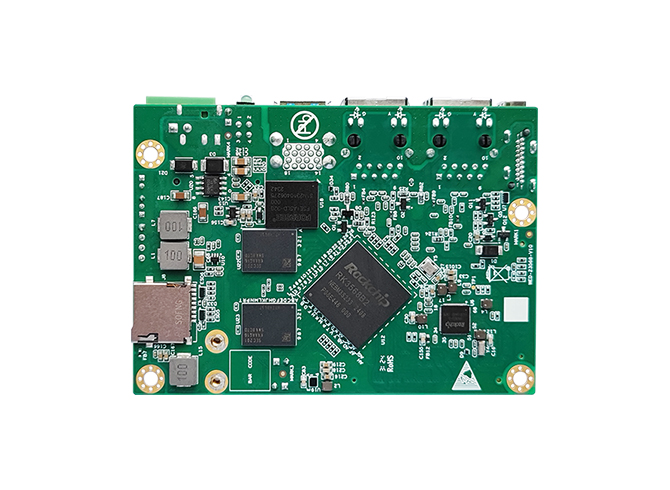

WED-23568

? 高性能4核ARM處理器，4核Cortex-A55

? NPU算力高達1 TOPS

? 最高支持8GB內存

? 2路千兆網口，10/100/1000Mbps自適應

? 外置2路USB 3.0

? 1路HDMI 2.1，最高支持4K @60Hz

? 集成高速擴展連接器，支持多路接口擴展功能

? 支持工業級寬溫設計（-40~85℃）

? 設計緊湊，體積小巧

在線訂購

產品介紹產品規格外形尺寸技術規格書

高性能2.5吋ARM主板，基于瑞芯微RK3568處理器開發，4核Cortex-A55，主頻最高達2.0GHz，集成的NPU可提供高達1 Tops的AI算力；最高支持8GB內存；支持2路千兆網口（10/100/1000Mbps自適應），2路USB 3.0，1路HDMI 2.1（最高支持4K @60Hz），集成高速擴展連接器，支持多路接口擴展功能；支持工業級寬溫設計（-40~85℃）設計緊湊；體積小巧。

產品型號		WED-23568	WED-23568I
處理器	SoC	RockChip RK3568	RockChip RK3568J
	CPU	4核心高性能ARM Cortex-A55處理器
		主頻最高達2.0GHz
	NPU	高達1 TOPS @Int 8的AI算力
		支持Caffe / TensorFlow / TF-Lite / ONNX / PyTorch / Keras / Darknet等主流架構模型
	GPU	ARM Mali-G52 2EE
		支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1；內嵌高性能2D加速硬件
	VPU	支持H.265/H.264視頻編碼，高達1080P @60fps
		支持H.265/H.264/VP9視頻解碼，最高4K @60fps
		支持 48M ISP，支持 HDR
內存	類型	DDR4
	容量	2/4/8GB
	集成方式	板貼
存儲	eMMC	eMMC 5.1，8/16/32/64/128GB
	SSD	支持M.2 B-Key 2242 NVMe SSD
	TF卡	支持
顯示	HDMI	1路HDMI，最高4K @60Hz
網絡	以太網	2路千兆網口，10/100/1000 Mbps自適應
	4G/5G	支持4G/5G，支持Micro SIM卡
USB	USB	2路USB 3.0
串口	串口	1路Debug串口
擴展接口	M.2	1路M.2 B-key接口，支持NVMe硬盤或PCIe 4G/5G模塊
	高速擴展連接器1 （80 Pin）	1路 MIPI CSI
		1路MIPI DSI/LVDS
		1路MIPI DSI
		1路eDP
	高速擴展連接器2 （60 Pin）	1路USB 3.0
		1路USB 2.0
		5路UART，TTL信號
		3路CAN
		17路GPIO
		4路I2C
		1路I2S
		4路ADC
		2路PWM
操作系統	OS	Linux、Android 12，鴻蒙等國產操作系統
電源	類型	DC
	輸入電壓	12-24V
環境	工作溫度	-10～60℃	-40～85℃
	存儲溫度	-40～85℃
	工作濕度	10- 90% @ 40℃，無凝結
	存儲濕度	0- 95% @ 60℃，無凝結
幾何尺寸	外形尺寸	100.5mm×72mm
